Características principales

MarcaDIP
ModeloDIP

Otras características

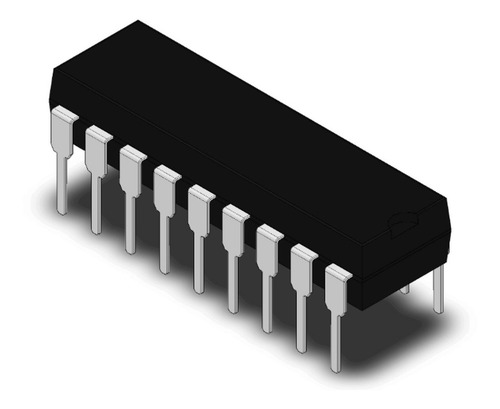

  • Microcontrolador: PIC16F84A

  • Voltaje de funcionamiento: 5V

  • Voltaje mínimo de entrada recomendado - Voltaje máximo de entrada recomendado: 5V - 5V

Descripción

Este Microcontrolador de la famiia PIC es ideal para aquellos que están adentrándose en el mundo de la electrónica y programación, debido a su baja inversión y conjunto reducido de instrucciones que lo hacen muy amigable y más sencillo de utilizar que otros microcontroladores de la familia PIC.

Las características del PIC16F84 son:

Repertorio de 35 Instrucciones.
Todas las instrucciones se ejecutan en un solo ciclo excepto las de salto que necesitan dos.
Versiones para bajo consumo (16LF84A), de 4 MHz (PIC16F84A-04) y 20 MHz (PIC16F84A-20). Un ciclo máquina del PIC son 4 ciclos de reloj, por lo cual si tenemos un PIC con un cristal de 4 MHz, se ejecutarán 1 millón de instrucciones por segundo.
Memoria de programa Flash de 1 K x 14 bits.
Memoria RAM dividida en 2 áreas: 22 registros de propósito específico (SFR) y 68 de propósito general (GPR) como memoria de datos.
15 registros de funciones especiales.
Memoria de datos RAM de 68 bytes (68 registros de proposito general).
Memoria de datos EEPROM de 64 bytes.
Contador de programa de 13 bit (lo que en teoría permitiría direccionar 4 KB de memoria, aunque el 16F84 solo dispone de 1KB de memoria implementada).
Pila con 8 niveles de profundidad.
Modos de direccionamiento directo, indirecto y relativo.
ALU de 8 bits y registro de trabajo W del que normalmente recibe un operando que puede ser cualquier registro, memoria, puerto de Entrada/Salida o el propio código de instrucción.
4 fuentes de interrupciones:
A través del pin RB0/INT.
Desbordamiento del temporizador TMR0.
Interrupción por cambio de estado de los pins 4:7 del Puerto B.
Completada la escritura de la memoria EEPROM.
1.000.000 de ciclos de borrado/escritura de la memoria EEPROM. Aproximadamente 40 años de retención de la memoria EEPROM.
13 pins de E/S con control individual de dirección.
PortA de 5 bits .
PortB de 8 bits .
Contador/Temporizador TMR0 de 8 bits con divisor programable.
Power-on Reset (POR).
Power-up Timer (PWRT).
Oscillator Start-up Timer (OST).
Watchdog Timer (WDT).
Protección de código.
Modo de bajo consumo SLEEP.
Puede operar bajo 4 modos diferentes de oscilador.
Programación en serie a través de dos pins.
Tecnología de baja potencia y alta velocidad CMOS Flash/EEPROM.
Características eléctricas máximas (no deben ser superadas y de mantenerse por un tiempo en algún máximo puede dañarse al PIC)

Temperatura ambiente máxima para funcionamiento de -55°C to +125°C.
Tensión máxima de VDD respecto a VSS de -0,3 a +7,5V.
Tensión de cualquier patilla con respecto a VSS (excepto VDD, MCLR, y RA4) de -0,3V a (VDD + 0.3V).
Tensión en MCLR con respecto a VSS -0,3 a +14V.
Tensión en RA4 con respecto a VSS -0,3 a +8,5V.
Disipación de potencia total de 800 mW.
Máxima corriente de salida a VSS 150 mA.
Máxima corriente de salida de VDD 100 mA.
Máxima corriente del puerto “A” como fuente, 50 mA.
Máxima corriente del puerto “A” como sumidero, 80 mA.
Máxima corriente del puerto “B” como fuente, 100 mA.
Máxima corriente del puerto “B” como sumidero, 150 mA.
Máxima corriente que puede suministrar una sóla salida como fuente o sumidero, 25 mA.
Rango de alimentación:
16F84A: De 1,8 a 4.5 mA en configuración de oscilador RC y XT (FOSC=4 MHz, VDD=5,5V).
De 3 a 10 mA en configuración de oscilador RC y XT durante la programación
de la FLASH (FOSC=4MHz, VDD=5,5V).
