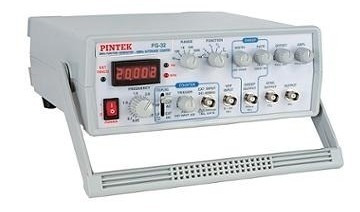

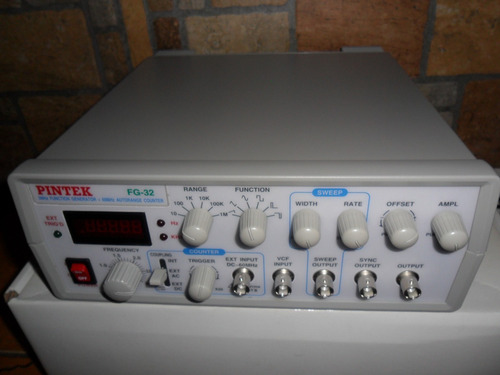

Generador De Funciones Pintek Fg-32

Descripción

1. ESPECIFICACIONES GENERALES:
A:
Frecuencia del generador - 0.5Hz ~ 3MHz con pantalla LED de 5 dígitos, Máx. Resolución 0.001Hz en 6 pasos.
Salida de forma de onda: senoidal, cuadrada, triángulo, rampa, pulso positivo y pulso negativo; 6 formas de onda en total.
Estabilidad: 0,1% ~ 15 minutos después del encendido.
0.2% ~ 24hrs después del encendido.

B:
Pantalla del contador - 5 dígitos LED rojo de 0.36 "
. Resolución máx. - 0.001Hz.
Unidad de pantalla - Hz / KHz controlada automáticamente por la CPU.

C: Especificaciones comunes
Límites de operación - 0 ° C ~ 40 ° C, 10% ~ 80
Entorno de almacenamiento % RH - -20oC ~ 70oC, 0% ~ 90% RH
Consumo de energía - 25W
Fuente de energía -
CA 115V (+/- 10%) 50 / 60Hz, FUSIBLE: 600mA
AC 230V (+/- 10%) 50 / 60Hz, FUSIBLE: 300mA

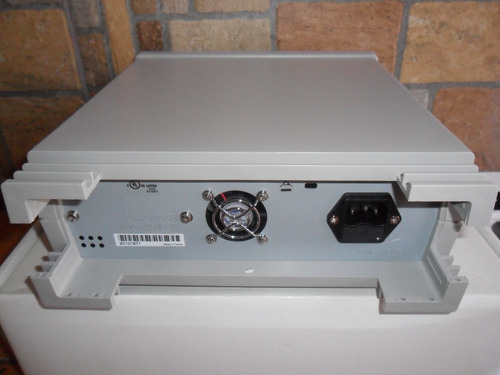

Ventilación - DC 12V / 100mA Ventilador.
Dimensiones: 275 x 90 x 300 mm
Peso: 2.5 kg netos.

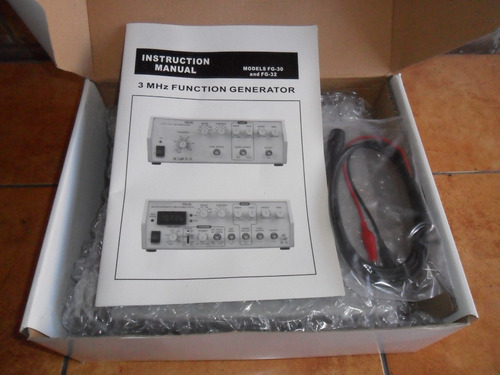

Accesorio - Cable de alimentación, manual de instrucciones.

2. RAMP WAVE:
Frecuencia: 0.5Hz ~ 2.5MHz, pantalla LED de 5 dígitos, máx. Resolución 0.001Hz, 6 pasos seleccionados por interruptor giratorio.
Simetría: 80% (onda ascendente) a 20% (onda descendente), <5%, 1Hz ~ 100KHz.
Linealidad de onda ascendente: <2%, 1Hz ~ 100KHz.

3. ONDA TRIANGULAR:
Frecuencia: 0.5Hz ~ 3MHz, pantalla LED de 5 dígitos, máx. resolución 0.001Hz
Simetría: 50% (onda ascendente ) a 50% (onda descendente), <2%, 1Hz ~ 100KHz.

4. SINE WAVE:
Frecuencia: 0.5Hz ~ 3MHz, pantalla LED de 5 dígitos, máx. Resolución 0.001Hz.
Distorsión: <2%, 1Hz ~ 100KHz.
Relación de armónicos: <30dB, 100KHz ~ 3MHz
Respuesta de frecuencia:
<0.1dB, hasta 100KHz.
<1dB, 100KHz a 3MHz.

5. ONDA CUADRADA:
Frecuencia: 0.5Hz ~ 3MHz, pantalla LED de 5 dígitos, máx. Resolución 0.001Hz.
Simetría: 50% (mitad positiva) a 50% (mitad negativa). <2%, 1Hz ~ 100KHz
Tiempo de subida: <60ns.

6. PULSO POSITIVO:
Frecuencia: 0.5Hz ~ 2.5MHz, pantalla LED de 5 dígitos.
Ancho: 0.4seg ~ 100ns, ajuste continuo.
Simetría: 20% a 80%, <5%, 1Hz ~ 100KHz.
Tiempo de subida: <60ns.

7. PULSO NEGATIVO:
Frecuencia: 0.5Hz ~ 2.5MHz, pantalla LED de 5 dígitos, máx. Resolución 0.001Hz.
Ancho: 0.4sec ~ 100ns.
Simetría: 80% a 20%, <5%, 1Hz ~ 100KHz.
Tiempo de caída: <60ns.

8. SALIDA PRINCIPAL:
Impedancia de salida: 50W, <2% de precisión,
máx. Salida: 20Vp-p (Sin carga), + / - 1V
10Vp-p (50 Omh de carga) +/- 0.5V
Mín. Salida: 0.1Vp-p (Sin carga), o 0.05Vp-p (50 Omh carga)
Atenuador: Un atenuador de -20dB, <2% de precisión

9. SALIDA
SINCRÓNICA: Impedancia de salida: 50 Omh, <2%, Precisión.
Nivel de salida: nivel TTL,> 3Vp-p de amplitud fija.
Fan Out:> 20
Tiempo de subida: <30nS.

10. ENTRADA VCF:
Voltaje de entrada: 0 ~ 10V
Frecuencia de entrada: DC ~ 1KHz
Variación de la frecuencia de entrada: 1: 1 a 1: 1000

11. SALIDA SINCRÓNICA DE SWEEP:
Impedancia de salida: 1KHz, <2%
Forma de onda de salida: Onda de rampa de barrido lineal o de registro.
Amplitud de salida: 10Vp-p (sin carga) o 5Vp-p (carga 1K Omh)
Frecuencia de salida: 0.2Hz ~ 100Hz de ajuste continuo.

12. GENERADOR DE BARRIDO:
Forma de barrido: lineal o de registro conmutable.
Velocidad de barrido: 5seg ~ 10ms, ajuste continuo.
Ancho de barrido: 1: 1 ~ 1: 100

13. CONTADOR:
Pantalla: 5 dígitos, pantalla LED roja de 0.36 "
. Resolución máxima: 0.001Hz
Unidad de pantalla: Hz / KHz, rango automático.
Base de tiempo: 20MHz
Coeficiente de temperatura: <10ppm / oC
Precisión: <0.002%
Fuente de alimentación: + 5V, 160mA

Contador interno:
Rango : Rango automático con 4 resoluciones, 0.001Hz / 0.01Hz / 0.001KHz / 0.01KHz, Control automático por CPU.
Pantalla: 0.500Hz ~ 3000.0KHz, Selección automática por CPU.
Tiempo de puerta: Variable, 0.25sec ~ 2sec, configuración automática.
Min. dígitos de la pantalla: 4 dígitos.

Contador externo:
Máx. Voltaje de entrada: <250 Vrms
Impedancia de entrada: 1M Omh, <2%
Frecuencia de entrada: 0.2Hz ~ 60MHz
Atenuador: * 20 (-26dB)
Acoplamiento del atenuador : AC (HF) - Para una frecuencia> 100KHz.
DC (LF): con filtro de 100 KHz, para frecuencia <100KHz
Rango: igual que el contador interno.
Min. dígitos de la pantalla: 4 dígitos.
Tiempo de puerta: 0.25sec ~ 10sec, configuración automática, depende de la frecuencia de entrada
Sensibilidad: <30mVrms (1MHz)
