Módulo Dimmer De Luz Ac Control Potencia 2 Canales, Arduino

Descripción

Descripción:

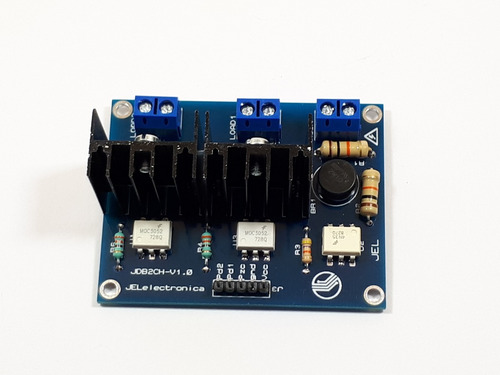

Módulo Dimmer de Luz AC control de Potencia AC de 2 canales, Arduino.

EL módulo Dimmer de Luz AC y de Potencia AC de 2 canales, te permite agregar control de voltaje AC para aplicaciones de control de iluminación de lamparas incandescentes o control de potencia en resistencias calefactoras para control de temperatura, también se puede utilizar para controlar motores de AC universales, que contienen algunos bombas, ventiladores y taladros.

El módulo puede trabajar con un nivel de alimentación de 5 o 3.3V por los que es compatible con microcontroladores de 3.3V y 5V.

Para controlar el módulo dimmer con arduino incluimos la Librería JELDimmer2, la cual usa la interrupción externa y la interrupción de un temporizador. La librería facilita la codificación, ya que permite el control de varios módulos Dimmer al mismo tiempo en un solo microcontrolador.

El módulo trabaja de acuerdo al método de control de voltaje AC, por control de ángulo de disparo de un TRIAC, por lo que la tarjeta incluye un circuito de detección de cruce por cero, pata Pzc, que se conecta a una pata de interrupción externa en el microcontrolador para sincronizar el cruce por cero del voltaje de AC, para generar el pulso de disparo adecuado de TRIAC(S), el pulso(s) se genera por una pata de salida digital de microcontrolador, que se conecta a la pata Pd (pd1, pd2) de modulo Dimmer.


Características:
1. Voltaje de potencia máximo: 220 VAC.
2. Corriente de potencia máxima: 5 A.
3. Voltaje lógico: 5V.
4. TRIAC: BTA24-800BW (aunque el TRIAC soporta hasta 800V, 24A, debido a cuestiones de disipación del diseño de la tarjeta, no se recomienda utilizar el módulo a voltajes mayores a 220 VAC y corriente mayores a 5 A.
5. Dos canales, LOAD1 y LOAD2 (señales de control, pd1 y pd2 respectivamente)
5. Dimensiones: 50x65 mm.

Precaución: No usar el Dimmer en lamparas de descarga o LED con control Integrado, tampoco con motores de inducción.


JELELECTRONICA.
