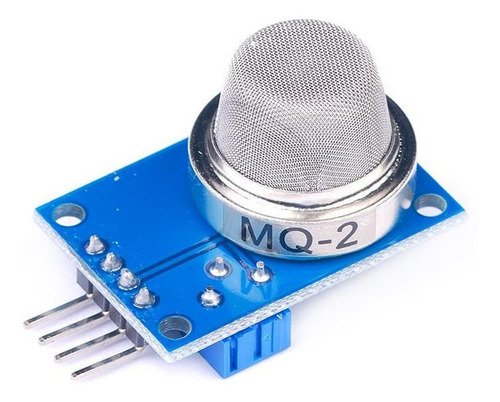

Modulo Sensor De Gas Mq2 Propano Hidrogeno Metano Lp Arduin

Descripción

LIONCHIP

LIONCHIP

LIONCHIP



El sensor de gas analógico (MQ2) se utiliza en la detección de fugas de gas de equipos en los mercados de consumo y la industria, este sensor es adecuado para la detección de gas LP, i-butano, propano, metano, alcohol, hidrógeno, tiene una alta sensibilidad, un tiempo de respuesta rápido Y dicha sensibilidad puede ser ajustada por el potenciómetro.

Este pequeño sensor de gas detecta la presencia de gas combustible y humo en concentraciones de 300 a 10.000 ppm. Incorpora una sencilla interfaz de tensión analógica que únicamente requiere un pin de entrada analógica del microcontrolador. Con la conexión de cinco voltios en los pines el sensor se mantiene lo suficientemente caliente para que funcione correctamente. Solo tiene que conectar 5V a cualquiera de los pines (A o B) para que el sensor emita tensión. La sensibilidad del detector se ajusta con una carga resistiva entre los pines de salida y tierra.

Estructura y configuración de MQ-2 sensor de gas, el sensor compuesto por micro tubo de cerámica Al2O3, capa sensible de Dióxido de Estaño (SnO2), el electrodo de medida y el calentador se fija en una corteza hecha por el plástico y red de acero inoxidable. El calentador proporciona las condiciones de trabajo necesarias para el trabajo de componentes sensibles. La envoltura MQ-2 tienen 6 pines, 4 de ellos se utilizan para recoger las señales, y otros se utilizan 2 para proporcionar corriente de calentamiento.

Condiciones de trabajo
Voltaje de circuito: 5V
Voltaje de calentamiento: 5v
Resistencia de carga: puede ser ajustable
Resistencia del calentador: 33O ±5%
Consumo: menos de 800mW
