Enc400p-5v Encoder Incremental 400ppr 5 A 24vcd Con Detalle

479 pesos

en 12x 48 pesos con 63 centavos

Envío a todo el país

Conoce los tiempos y las formas de envío.

Stock disponible

Información sobre el vendedor

Ubicación

Tecamac, Estado De México

MercadoLíder Platinum

¡Es uno de los mejores del sitio!

  • 2408

    Ventas en los últimos 60 días

  • Brinda buena atención

  • Entrega sus productos a tiempo

Ver más datos de este vendedorSe abrirá en una nueva ventana

Garantía

Compra Protegida con Mercado Pago

Recibe el producto que esperabas o te devolvemos tu dinero

Garantía del vendedor

Sin garantía

Medios de pago

Hasta 12 mensualidades sin tarjeta

Mercado Crédito

Tarjetas de crédito

¡Paga en hasta 12 meses!

Mastercard
Visa
American Express

Tarjetas de débito

Visa Débito
Si Vale Restaurant
Si Vale Despensa
Mastercard Débito

Efectivo

OXXO

Características principales

MarcaGeneric
ModeloENC400P-5V

Otras características

  • Voltaje de funcionamiento: 5 – 24VCD

  • Voltaje mínimo de entrada recomendado - Voltaje máximo de entrada recomendado: 5V - 24V

  • Voltaje mínimo de entrada límite - Voltaje máximo de entrada límite: 4.5V - 26V

Descripción

Electrónica Nextia Fenix le ofrece:

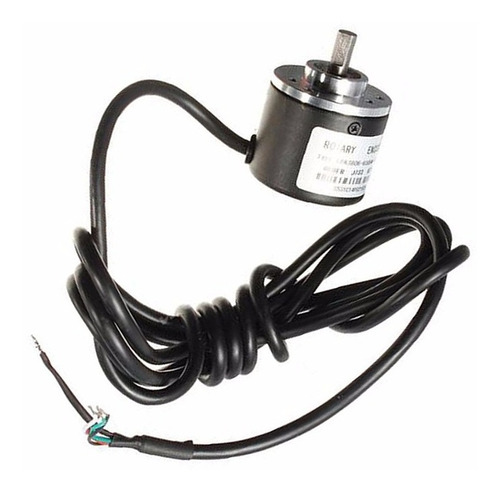

Un ENC400P-5V Encoder Incremental 400ppr NPN con detalle estético

Voltaje de operación
5 – 24VCD

Resolución
400 PPR

Canales
A y B

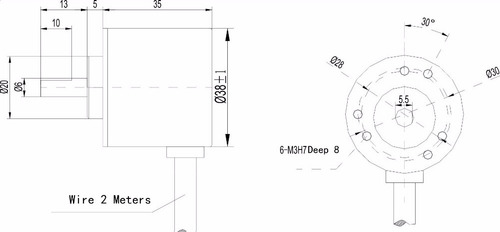

Flecha
6 X 13 mm

Frecuencia max.
20KHz

Dimensiones
35 X 38 mm

Conexiones
Rojo: Canal A
Verde: Canal B
Blanco: Vcc
Negro: Gnd o 0V

El ENC400P-5V es un encoder incremental digital , tiene dos salidas A y B las cuales generan pulsos cuadrados las las cuales están defasadas entre si 90° . Su resolución es de 400 de pulsos por vuelta o PPR ( Pulse Per Revolution en ingles ) . El siguiente diagrama muestra cómo las fases A y B se relacionan entre sí cuando hacemos girar al encoder en sentido horario o antihorario.

Cada vez que canal A pasa de 1 a 0, leemos canal B de esta forma nos daremos cuenta que cuando se gira en sentido horario el canal B es siempre 1 en cambio cuando giramos en sentido antihorario canal B es 0. Al conectar las dos salidas a un microcontrolador se puede determinar la dirección de la vuelta y contar el numero de pulsos para saber el recorrido que ha dado el encoder.

Podemos ver que el ENC400P-5V tiene muchas de ventajas como ser de uso industrial lo que le da protección ante la humedad y el polvo, así como poder aguantar una velocidad de rotación de hasta 5000 revoluciones por minuto asi como ser totalmente compatible con la mayoría de microcontroladores comerciales como lo son Arduino, PIC, AVR, COP, DSP, STM32, etc.

Las salidas del ENC400P-5V son NPN de de colector abierto por lo que requieren de resistencias de pull-up por lo que puede conectarse directamente a PLC Mitsubishi, al ser una salida NPN de colector abierto si el encoder no esta conectado al dispositivo llámese PLC o microcontrolador con sus respectivas resistencias, al tratar de ver la señal en un osciloscopio no se vera ninguna señal.

El encoder es utilizado en la medición de la velocidad, ángulo de aceleración, posicionamiento o longitud de diversos procesos, como lo son guillotinas, medición de longitud como ruedas medidoras, elaboración de robots, etc.

Por su pequeño tamaño, su peso ligero y fácil montaje es utilizado en un sin fin de aplicaciones.

El paquete incluye
Un encoder incremental ENC400P-5V.

Preguntas y respuestas

Pregúntale al vendedor

Últimas realizadas

Facturas?Denunciar
Hola Juan Carlos, en este caso como es usado no, solo que deposite aparate eliva. Saludos Electrónica Nextia fenix
05/08/2021Denunciar
Que detalle estético tiene?Denunciar
Hola Juan Carlos buen día. El producto estuvo en exhibición o paso mucho tiempo almacenado y fue sacado de su empaque pero es totalmente funcional, solo eso. Saludos. Somos Electrónica Nextia Fenix
05/08/2021Denunciar
