Módulo Lcd 3 Canales 1hz- 150khz Pwm Oscilador Onda Cuadrada
en 24 meses de
IVA incluido
Conoce los tiempos y las formas de envío.
Stock disponible
+100
- Tienes 30 días desde que lo recibes.
- Compra ProtegidaSe abrirá en una nueva ventana, recibe el producto que esperabas o te devolvemos tu dinero.
Vendido por ULBABE
+100 Productos
+100
Ventas concretadas
Brinda buena atención
Entrega sus productos a tiempo
Medios de pago
Meses sin Tarjeta
Tarjetas de crédito
¡Paga en hasta 3 cuotas!
Tarjetas de débito
Efectivo



Características del producto
Características principales
Marca | XY-LPWM3 |
---|---|
Modelo | XY-LPWM3 |
Otros
Tipo de detector | Luminoso |
---|---|
Medida mínima de voltaje - Medida máxima de voltaje | 3.3V - 30V |
Es inalámbrico | No |
Con linterna | No |
Descripción

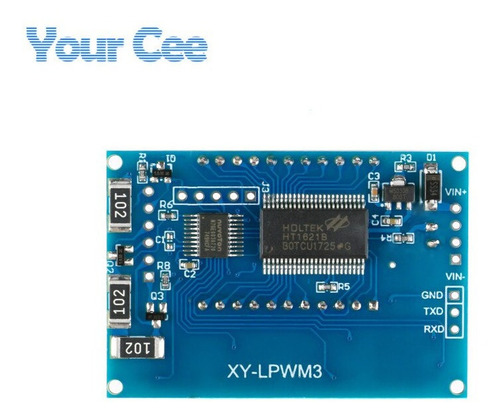

Modulo generdor de onda cuadrada de 3 canales independientes PWM de 1Hz a 15oKHz y puede programarse manuelmente o via puerto serie.
Rango de voltaje: de 3.3 a 30 Volts. El Voltaje de alimentacion sera igual al voltaje de salida.
Admite funcionamiento en serie:
Amplio rango de frecuencia, alta precisión
LCD puede mostrar frecuencia y datio de servicio, fácil de usar
Salida de tres-Canal PWM al mismo tiempo frecuencia ajustable 3-canal de salida de frecuencia consistente relación de trabajo pueden ajustarse de forma independiente adecuado para la mayoría de las ocasiones
Especificaciones:
1. Voltaje operativo 3,3 ~ 30V;
2. Rango de frecuencia de 1Hz ~ 150KHz;
3. Precisión de frecuencia: en cada rango de precisión es de aproximadamente 2%
4. Capacidad de carga de la señal: la corriente de salida puede ser de alrededor de 5 ~ 30mA
5. Amplitud de salida: amplitud PWM y voltaje de suministro iguales
6. Temperatura ambiente:-20 ~ + 70 °
1) Descripción del módulo
Tres-Canal PWM es salida de rango de frecuencia y la relación de trabajo se puede ajustar de forma independiente
La frecuencia está dividida en cuatro áreas, conmutación automática:
1.XXX (sin punto decimal): 1HZ Unidad de paso, rango: 1Hz ~ 999Hz;
2.X.XX (el decimal está en cientos de lugares): unidad de paso de 0,01 KHZ, rango: 1,00 Khz ~ 9,99 Khz;
3.X.XX (el decimal está en el lugar de las decenas): unidad de paso de 0,1 KHZ, rango: 10,0 Khz ~ 99,9 Khz;
4.X.X.X (el decimal está en el lugar):1KHZ Unidad de paso, rango: 1Khz ~ 150Khz;
E. g. , pantalla de frecuencia: 100 representa el pulso de 100Hz;
1,01 representa el pulso de 1,01 KHz;
54,1 representa el pulso de 54,1 KHz
1.2.4 representa el pulso de 124Hz
El rango de valor del factor de dutifactor: 0 ~ 100%,100% se representa en un A0 %.
Todos los parámetros establecidos se pueden guardar automáticamente en caso de corte de energía.
2) configuración de parámetros
El módulo tiene 8 teclas independientes, usadas para establecer la frecuencia y la relación de trabajo, soporta una pulsación corta (aumentar o disminuir una unidad) y una pulsación larga (aumento o disminución rápidos), muy simple, establece los parámetros ahorrados automáticamente y la pérdida de energía.
El botón de relación de trabajo de 3 vías se puede presionar al mismo tiempo, ajuste en tiempo real, la pantalla de cristal líquido es la última relación de trabajo pulsada del botón, el tiempo real es muy fuerte, se puede utilizar como un simple scan de varias proporciones de Servicio vial.
3) Ámbito de aplicación:
1. Se utiliza como generador de señal de onda cuadrada para generar señal de onda cuadrada para el desarrollo y uso de experimentos
2. Se utiliza para generar una señal de onda cuadrada para controlar el controlador del motor;
3. Generando pulsos ajustables para uso MCU;
4.Genera pulso ajustable, circuito relacionado con el control (velocidad de atenuación PWM y otras aplicaciones).
4) UART serie de mando
Índice de baudios: 9600 bps longitud de los datos: 8
Brocas de parada: 1
Dígitos de comprobación: Ninguno
Control de flujo: Ninguno
1. Configura la frecuencia del PWM
"F101": Establecer Frecuencia de 101 HZ (001 ~ 999)
"F1.05": Establecer Frecuencia de 1,05 KHZ (1,00 ~ 9,99)
"F10.5": Establecer Frecuencia de 10,5 KHZ (10,0 ~ 99,9)
"F1.0.5": Establecer Frecuencia de 105KHZ(1.0.0 ~ 1.5.0)
2. Establece la relación de servicio de PWM
"DX:YYY": establecer relación de servicio PWM x: (1 ~ 3) Número de serie PWM, YYY: (000 ~ 100) relación de trabajo;
Por ejemplo d1:050, establecer 1th relación de trabajo PWM a 50%
3. Lee los parámetros de configuración
Envía una cadena "read" para leer los parámetros de la configuración.
Formato de mensaje: F156,D1:052,D2:059,D3:058,
Configurar devolución exitosa: abajo
Error al configurar la devolución: caída
Tamaño: 5.5x3 8cm/2.17x1.50inch
Nota:
Puede haber un error de 1-3mm debido a la medición manual. Por favor, asegúrese de que no le importe antes de pujar
Debido a la diferencia entre diversos monitores, la imagen puede no reflejar el color real del artículo. ¡Gracias!
El paquete incluye:
1 pantalla LCD PWM generador de señal
Garantía del vendedor: 15 días
