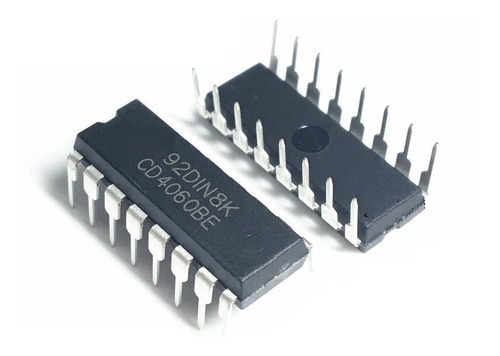

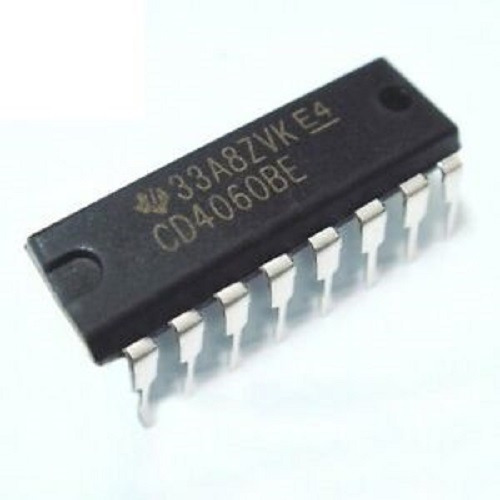

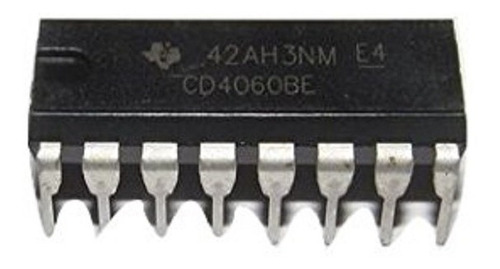

Cd4060be Contador Integrado De Ondulación De 14 Bits

Descripción

Características del CD4060B
Frecuencia de reloj de 12 MHz a 15 V
Reinicio común
Operación completamente estática
Entradas y salidas con búfer
Línea de pulso de entrada de disparador Schmitt
100% probado para corriente de reposo a 20 V
Características de salida simétricas y estandarizadas
Clasificaciones paramétricas de 5 V, 10 V y 15 V
Cumple con todos los requisitos de la norma tentativa n. ° 13B de JEDEC, "Especificaciones estándar para la descripción de dispositivos CMOS de la serie B"
Características del oscilador:
Todos los componentes activos en chip
Configuración de oscilador de cristal o RC
Frecuencia del oscilador RC de 690 kHz mín. a 15 V
Aplicaciones
Contadores de control
Temporizadores
Divisores de frecuencia
Circuitos de retardo de tiempo
Descripción para el CD4060B
El CD4060B consta de una sección de oscilador y 14 etapas de contador binario de transporte de ondulación. La configuración del oscilador permite el diseño de circuitos de oscilador de cristal o RC. Se proporciona una entrada RESET que restablece el contador al estado de todo O y deshabilita el oscilador. Un nivel alto en la línea RESET logra la función de restablecimiento. Todas las etapas del contador son flip-flops maestro-esclavo. El estado del contador avanza un paso en orden binario en la transición negativa de O). Todas las entradas y salidas están completamente almacenadas en búfer. La acción del disparador Schmitt en la línea de pulso de entrada permite tiempos ilimitados de subida y bajada de pulso de entrada.

Los tipos de la serie CD4060B se suministran en paquetes cerámicos herméticos de doble línea de 16 derivaciones (sufijo F3A), paquetes de plástico de doble línea de 16 derivaciones (sufijo E), paquetes de contorno pequeño de 16 derivaciones (M, M96 , Sufijos MT y NSR) y paquetes de contorno pequeño de encogimiento fino de 16 derivaciones (sufijos PW y PWR).
