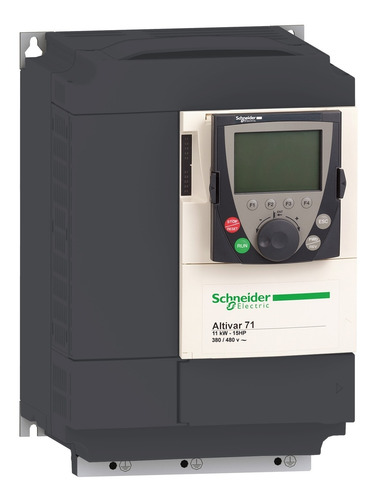

Atv71hd18n4 Variador Atv71 - 18.5kw-25hp - 480v - Emc Filte

Descripción

variable speed drive ATV71 - 18.5kW-25HP - 480V - EMC filter-graphic terminal
aplicación específica de producto Máquinas complejas, de alta potencia
potencia del motor en kW 18.5 kW, 3 phases at 380...480 V
potencia del motor en HP 25 hp, 3 phases at 380...480 V
corriente de línea 37.5 A for 480 V 3 phases 18.5 kW / 25 hp45.5 A for 380 V 3 phases 18.5 kW / 25 hpfiltro CEM
potencia aparente 29.9 kVA at 380 V 3 phases 18.5 kW / 25 hp
Corriente de cortocircuito de la red 22 kA 3 fases
máxima corriente transitoria 61.5 A for 60 s 3 phases 18.5 kW / 25 hp67.7 A for 2 s 3 phases 18.5 kW / 25 hp
frecuencia de salida 0.1…599 Hz
perfil de control de motor asíncrono Ley tensión/frecuencia (2 o 5 puntos)Control vector flujo sin sensores (SFVC) (tensión o vector actual)Control vector flujo (FVC) con sensores (vector actual)Sistema ENA (adaptación de energía) para cargas desequilibradas
sobrepar transitorio 170 % +/- 10 % 60 s every 10 minutes220 % +/- 10 % 2 s
par de frenado <= 150 % con resistencia o resistencia de elevación30 % sin resistencia de frenado
perfil de control de motor síncrono Contr.vec. sin respuesta veloc
tensión de salida <= de la potencia de la tensión de alimentación
tipo de entrada analógica AI1-/Al1+ tensión diferencial bipolar +/- 10 V CC 24 V máx, 11 bits + signoAI2 corriente configurable por software 0...20 mA 242 Ohm 11 bitsAI2 tensión configurable por software 0...10 V CC 24 V máx, 30000 Ohm 11 bits
absolute accuracy precision +/- 2 % AI1-/Al1+ para variación temperatura 60 °C+/- 2 % AI2 para variación temperatura 60 °C+/- 1 ° AO1 para variación temperatura 60 °C
salida discreta Lógica relé configurable R1A, R1B, R1C NA/NC 100000 ciclosLógica relé configurable R2A, R2B NA 100000 ciclos
entrada discreta LI1...LI5 programable 24 V CC PLC niv 1 3500 OhmLI6 switch configurable 24 V CC PLC niv 1 3500 OhmLI6 sonda PTC configur, por conm, 0…6 1500 OhmPWR entrada seguridad 24 V CC 1500 Ohm ISO 13849-1 nivel d
resolución de frecuencia Entrada analóg, 0,024/50 HzUnidad visualización 0,1 Hz
protocolo del puerto de comunicación ModbusCANopen
tarjeta opcional Tarjeta de comunicación CC-LinkTarjeta programable en el interior del controladorTarjeta de comunicación DeviceNetTarjeta de comunicación Ethernet/IPTarjeta de comunicación FipioTarjeta extensión E/STarjeta de comunicación Interbus-STarjeta de interfaz para o codificadorTarjeta de comunicación Modbus PlusTarjeta de comunicación Modbus TCPTarjeta de comunicación Modbus/Uni-TelwayTarjeta grúa aéreaTarjeta de comunicación Profibus DPTarjeta de comunicación Profibus DP V1
