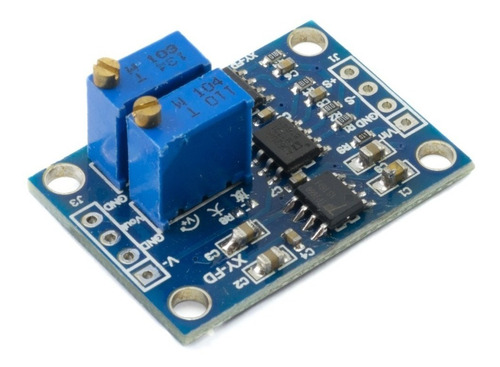

Modulo Ad620 Amplificador De Instrumentación Electronica

Descripción

El módulo AD620 Amplificador de Instrumentación esta diseñado para amplificación de señales de microvoltios/milivoltios con rango de ganancia ajustable entre 1.5-1000.
Está equipado con chip amplificador AD620 y admite ajuste de punto nulo, salida de voltaje negativo y funciones de filtrado de ruido que garantizan una señal de baja distorsión pero alta frecuencia perfecta para amplificación de señales pequeñas.
Este módulo es de fácil utilización ya que podrás conectarlo rápidamente a un microcontrolador y placas de desarrollo como Arduino, de igual manera contamos con circuito AD620 DIP-8 por si estas creado tu propia placa PCB o estas montado tu circuito en un protoboard.

Voltaje de alimentación: 3 - 12 VDC
Amplificación (Gain): 1.5x - 1000x
Voltaje de entrada (señal): 100uV - 300mV
Voltaje de salida: +-(Vin-2V)
Voltaje de offset regulable
Chip principal: AD620 (amplificador operacional de instrumentación)
Chips adicionales: LM358 y TP7660A(ICL7660A)
Dimensiones: 32*22*45 mm
Peso: 4gr.
