Plc Fx3u 48mt 6ad 2da Compatible Con Mitsubishi 24vcd Rs485

Descripción

Electronica Nextia Fenix te ofrece:

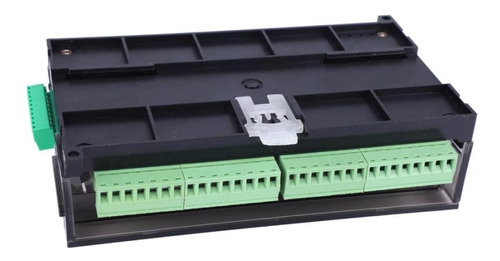

Un PLC FX3U-48MT compatible con Mitsubishi FX3U

Voltaje de Alimentación
24VCD

Memoria de Programa
8000 steps

Consumo
5.5W

Puertos de Comunicación
1 - RS485
1 - RS232

Entradas Digitales
24 NPN

Salidas Digitales
24 NPN

Entradas Analógicas
3 de 0-10V
3 de 0-20mA

Salidas Analógicas
2 de 0-10V

Descripción
Muchos hemos utilizado Arduino y si bien es un sistema muy flexible y potente que nos funciona perfectamente en los ámbitos domestico y comercial, pero en el ámbito industrial el ambiente es mas hostil, ya sea por el ruido electrico, por temperatura, humedad o polvo en donde este tipo de sistemas a veces nos fallan.

Es por eso que Arduino no lo recomendamos generalmente en el ramo industrial, a menos que el ambiente donde este sea mas amable con nuestras tarjetas. Es en estos casos donde un PLC es la solución que ofrecemos, pues es además de tener mayor inmunidad al ruido electrico, tambien ofrece mas resistencia a las temperaturas y ambientes relativamente húmedos.

Los PLC tambien ofrecen la posibilidad de una depuración mas transparente para el programador en sitio, y en caso de falla son mas rápidos y fáciles de sustituir a diferencia de Arduino, que al conectar y desconectar podemos interrumpir conexiones por los cables sueltos con los que se trabaja en esas tarjetas.

El FX3U-48MT es un PLC de pequeño tamaño pero de grandes capacidades con un precio muy ajustado, ya que su precio corresponde a PLC muy básicos de otras marcas, pero por ese precio te llevas un PLC de grandes prestaciones pues cuenta con 24 entradas de las cuales 6 son de velocidad alta (100KHz) y 24 salidas de 24V de los cuales 8 son de alta velocidad (100KHz) y 8 de mediana velocidad (12KHz) además de 6 entradas analógicas y 2 salidas analógicas.

Los materiales con los que esta fabricado el PLC son de alta calidad, y presentan una buena inmunidad al ruido electrico gracias a su filtro tanto en la alimentación como en las señales de entrada, asi como al polvo y la humedad por el gabinete en el que se encuentra.

El PLC FX3U-48MT es un PLC de compatible con la serie FX3U de Mitsubishi que han sido muy populares en la industria, pero este PLC no acepta módulos de expansión de ningún tipo salvo que sean conectados via RS485.

Este PLC es programable mediante el software Works2 o GxDeveloper directamente.

Dentro de sus principales características tenemos:

24 Entradas Digitales de 24V NPN de alta velocidad de 100KHz(X0-X5) y predeterminada de 12KHz(X6-X27).
24 Salidas Digitales de 24V NPN de 3000mA de alta velocidad de 100KHz(Y0-Y7) y predeterminada de 10KHz(Y10-Y17).
3 Entradas Analógicas de 0-10V(AD0-AD2) y 3 de 0-24mA(AD3-AD5)
2 Salidas Analógicas de Voltaje de 0-10V.
1 Puerto de Comunicación RS485
1 Puerto de Comunicación RS232 (DB9)

Intermediate relay M
M0-M3071 Power-down save range can be set to M0-M1023, the default is M500-M1023

Step point S
S0-1023 Power-down save range can be set to S0-S1023, the default is S500-S9999

100MS timer
T0-T199 Cumulative power-down save T184-T199

10Ms timer
T200-T249 Cumulative power-down save T246-T249

1Ms timer
T250-T383 of which T250-255 cumulative type

16-bit counter
C0-C199 Power-down protection C100-199

32-bit counter
C200-C219 Power-off save C220-C234

32-bit high-speed counter
C235-255, C235-240 are single-phase counters, no frequency multiplication, C241-240 are single counters, 2 times frequency, C247-249 are dual-phase counters, 2 times frequency, C253-255 are dual-phase counters, 2 times frequency , C253-255 is a two-phase counter, 4 times frequency

Register D
D0-D7999 Power-down save range can be set D0-7999

Indirect addressing pointer V, Z
V0-7,Z0-7

I interrupt
X0-5 external interrupt,Timer interrupt (1MS as the unit) counter interrupt

Special M element
M8000 is normally closed during operation, M8002 is powered on, M8011 is 10Ms pulse, M8012 is 100Ms, M8013 is 1s pulse, M8013 is 1s pulse, M8014 is minute pulse

Subroutine jump number
P0-63

Analog In
6 analog input, 12 bit precision, 3 channel analog input 0-10V, 3 channel analog input 0-20mA Support RD3A analog read command

Analog Out
2 analog output, 12 bits precision, analog output: 0-10V; WR3A analog recording command support

1 Port RS232 38.4k bauds , 7, E, 1

1 port RS485 communication protocol can be set via register D8120
