5 Pza Contador Ascendente 4bits Cd4520be Hcf4520 Arduino Pic

Descripción

Electrónica Nextia Fenix le ofrece

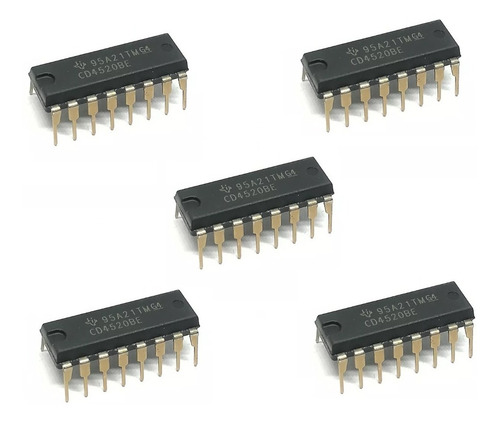

5 pzas CD4520BE contador binario doble

Tipo
2 Contador ascendente
4 bits

Encapsulado
16 DIP

Voltaje de alimentación
3 – 15V

Salida de Corriente
10 mA

El CD4520BE consta de dos contadores ascendentes síncronos de 4 etapas. Cada etapa se basa en Flip-Flops tipo D que tienen terminales CLOCK y ENABLE para incrementar en cualquiera de las terminales los flancos de subida o de bajada. Para empezar a trabajar con un contador la terminal ENABLE debe estar en estado alto y el contador empezara a incrementarse conforme se realizan los pulsos en la terminal CLOCK.
El CD4520BE se puede conectar en cascada conectando la terminal Q4 a la terminal CLOCK del siguiente contador y asi sucesivamente.
Las primeras letras o prefijos que contienen los circuitos integrados llegan a referirse solo al fabricante de tal forma que para Circuitos hechos por Fairchild o de TEXAS INSTUMENT llegan a tener el prefijo CD????XX, MOTOROLA tiene la nomenclatura MC1????XX, mientras que PHILIPS tiene HEF????XX, por lo que para buscar el CI que deseamos muchas veces podemos guiarnos solamente por los números por poner un ejemplo, en el caso del CI CD4081BE , HEF4081BP y MC14081B donde el numero 4081 nos esta indicando que es una compuerta AND cuadruple de 2 entradas.
