Sensor De Lluvia Fc-37 Para Arduino Pic

Descripción

[[ [[ [[ U N I T _ E L E C T R O N I C S ]] ]] ]]

F A C T U R A C I Ó N

Todos los productos incluyen IVA, puedes solicitar el enlace de facturación por medio del chat de tu compra.


INFORMACIÓN

¿Qué es el Sensor de Lluvia FC-37?
El sensor de Lluvia FC-37  de alta sensibilidad, puede activar pequeños motores, led o relevadores por si mismo en la salida TTL, potenciometro para ajustar el umbral en la que se activa. Compatible con Arduino, PIC, ESP8266/ NodeMCU /NodeMCU-32. La placa trabaja con la alimentación perfectamente a 5 volts.

Nota: El  Datasheet del modelo YL-83 INDICA la alimentación a 12V, omitir esta alimentación.
¿Para qué sirve el Sensor de Lluvia FC-37?

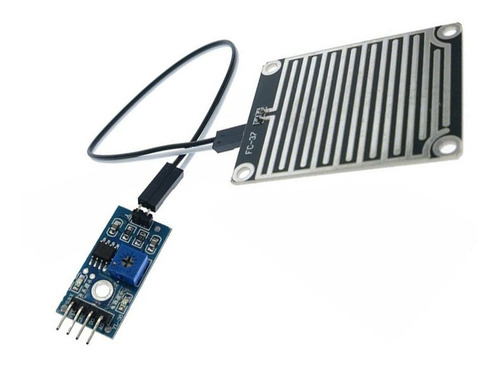

Constructivamente son sensores sencillos. Se dispone de dos contactos, unidos a unas pistas conductoras entrelazadas entre sí a una pequeña distancia, sin existir contacto entre ambas. Al depositarse agua sobre la superficie, se pone en contacto eléctrico ambos conductores, lo que puede ser detectado por un sensor. Realiza la medición con el comparador LM393, que permite obtener la lectura tanto como un valor analógico como de forma digital cuando se supera un cierto umbral, que se regula a través de un potenciómetro ubicado en la propia placa.
Los valores analógicos medidos varían desde 0 para una placa totalmente empapada, a 1023 para una placa totalmente seca.
El sensor de lluvia puede ser empleado, por ejemplo, para extender un toldo o activar algún otro mecanismo, hacer sonar una alarma, o registrar la cantidad de tiempo (días, horas) en el que se producen precipitaciones en una determinada zona.
El sensor de lluvia también puede ser empleado para detectar inundaciones, colocándolo en el suelo de un sótano o sala de calderas, por ejemplo. También puede ser útil para detectar cuando el agua de un depósito sobrepasa un determinado nivel.




ESPECIFICACIÓN Y CARACTERÍSTICAS

Modelo: YL-38
Chip Comparador: LM393.
Voltaje de Operación: 3.3 V - 5 V
Voltaje de salida: 0 ~ 4.2V
Salida digital de comparador: TTL
 Corriente de operación: 15mA
Superficie Niquelada resistente a la oxidación
Potenciómetro para ajustar el umbral de activación del pin digital

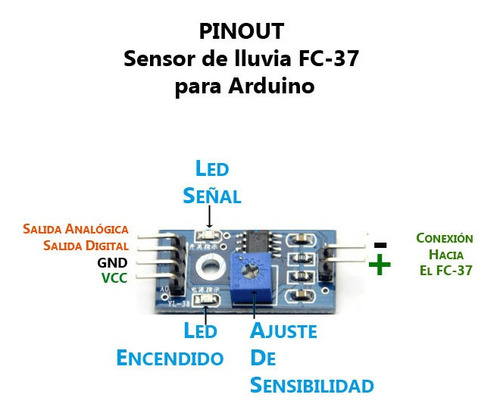

Pines:

VCC (5V)
GND
Interfaz de salida digital
Interfaz de salida analógica AO


Dimensiones:

PCB YL-38: 32 mm x 14 mm
Celda FC-37: 5 mm x 4 mm
