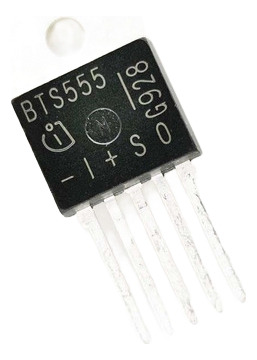

Bts555 Transistor Interruptor De Potencia De Alta Corriente

Descripción

nterruptor de potencia de alta corriente inteligente Highside
Características
• Protección de sobrecarga
• Limitación de corriente
• Protección contra cortocircuitos
• Protección contra sobretemperatura
• Protección contra sobretensión (incluida la descarga de carga)
• Pinza de tensión negativa en salida
• Desconexión rápida de cargas inductivas 1)
• Funcionamiento de corriente inversa de baja resistencia
• Protección de batería inversa
• Retroalimentación de diagnóstico con detección de corriente de carga
• Detección de carga abierta a través del sensor de corriente
• Pérdida de protección Vbb2)
• Protección contra descargas electrostáticas (ESD)
Solicitud
• Interruptor de encendido con diagnóstico de detección de corriente
retroalimentación para cargas conectadas a tierra de 12V y 24V DC
• Más adecuado para cargas con alta corriente de entrada
como lámparas y motores; todo tipo de resistivos y
cargas inductivas
• Reemplaza relés electromecánicos, fusibles y
circuitos discretos
Descripción general
FET de potencia vertical de canal N con bomba de carga, entrada controlada por corriente y retroalimentación de diagnóstico con carga
sentido actual, integrado en el chip inteligente SIPMOS en la tecnología de chip. Totalmente protegido por protección incorporada
funciones



Categoría Circuitos integrados (CI) PMIC - Interruptores de distribución de energía, controladores de carga

Serie PROFET

Tipo de interruptor Propósito general

Tipo de salida Canal N
Interfaz Encendido/apagado
Voltaje - Carga 5V 34V
Voltaje - Suministro (Vcc/Vdd)
Corriente - Salida (máx.) 128A
Rds On (típ.) 1.9mOhm
Tipo de entrada No inversor

Características

Protección contra fallas
Límite de corriente (fija), detección de carga abierta, sobretemperatura,sobrevoltaje
Temperatura de funcionamiento-40C 150C (TJ)
Tipo de montajeOrificio pasante
